公务车辆监控解决方案

第一章  公务车辆视频定位监控应用与特点

1.1 概述

目前,公车私用、公车利用率低下以及公车费用居高不下等问题比较突出,公务车的规范化管理问题已成为单位职能部门的一项重要工作,得到了越来越高的重视。因此建立一套能够对公务车辆进行实时监控,统一管理的系统显得尤为必要。利用GPS/北斗定位系统和4G视频系统全面监控车辆,在电子地图上清晰、实时地了解公务车辆的位置,显示车辆的瞬时速度,同时能将每个驾驶员的超速纪录、违规事件等信息存储在中心数据库,4G视频可以保存及实时图传监控中心,实时、事后监督;丰富管理理念,提高单位职能部门的信息化程度,加强对车辆、人员的管理。

项目意义

公务车辆管理效益分析:节省费用、优化线路、高效管理、车辆安全。拥有有效的管理手段,使得规章制度能够切实有效执行。车辆使用周转快,空载率降低,效率提高。

建立完善的GPS管理系统,使管理部门统一的对车辆和司机进行管理,以最少的付出发挥最大资源优势作用。由于及时的调用最近距离、最合适的车辆执行任务,减少车辆的空载、闲停或多行驶路程等状况,大大提高了车辆的使用率。详细的行车报告,事后有备可查。

完善的轨迹回放功能、超速、超停、事故等,做到“有迹可寻”、有图可视、有备可查。

提升职能部门效率和形象。GPS管理平台的建立必将逐步规范驾驶员的驾驶行为,从而间接提升单位形象。提高车辆及人员安全性,减少事故。强大的防盗抢反劫持功能,有力的避免外人对司机或车辆或货物的盗窃劫持(一旦出事,可以第一时间报案和侦破,最大限度挽回损失);保障车辆和人员的安全性,减少事故。避免公车私用。

通过对车辆的统一监控调度,有效避免公车私用现象。有效控制公车费用。

Ø  杜绝司机胡乱报销费用:包括通行费、虚开发票和绕路耗油等。

Ø  减少车辆磨损费:包括绕路、空跑及公车私用等;

Ø  车辆历史行踪不能查询

Ø  调度不及时,车辆、 驾驶员分配不合理

Ø  公车私用无证查询

Ø  车辆维护不及时,没 有到期提醒

Ø  发生事故做到有据可查

1.2系统结构

整个系统分为前端车载监控系统、通讯线路、监控平台。前端车载监控系统又包括车载4G智能终端、监控摄像机、监听头、液晶显示屏、GPS/BD等,通讯线路包含前端移动传输(4G无线)和后台指挥中心以太网网络,监控平台包含监控软件及GIS、流媒体、数据库、应用服务器等一系列服务群。无线网络远程视频监控管理系统是一个网络化、分布式系统,由嵌入式车载DVR与集中管理软件。

系统总体性能:

系统采用国际标准的H.265/H.264编码方式进行图像的压缩和传输;系统支持对云台、镜头、一体化球机等设备的远程控制;系统支持视频灵活调用,以协调不同用户的网络传输请求;系统采用自研文件加密传输协议进行监控信号的传输与存储,防止外来入侵对文件系统的破坏和由于录像文件过大而带来的不稳定性;完善的用户管理机制,可以对用户设定密码安全认证与操作权限,拥有相关权限的人员才可以进入系统、执行监控操作;拥有权限的用户可方便地对系统配置进行远程查询和修改,并进行系统维护工作;监控系统的采用不影响被监控设备的正常运行;监控系统应具有很高的稳定性和可靠性;监控系统对自身的故障可以进行自诊断,对数据紊乱、通讯故障等可以自动恢复;系统有很强的容错能力,操作错误时系统不会崩溃,系统采用一体化结构,局部错误不会影响到整体的运行。

1.2.1系统组成

移动视频监控系统是基于4G无线数据业务网,主要由以下三部分组成:

(1)车载机监控录像部分

(2)网络数据传输部分

(3)后台管理中心部分

系统结构简洁明了,扩展性好,能适应多变的监控要求。

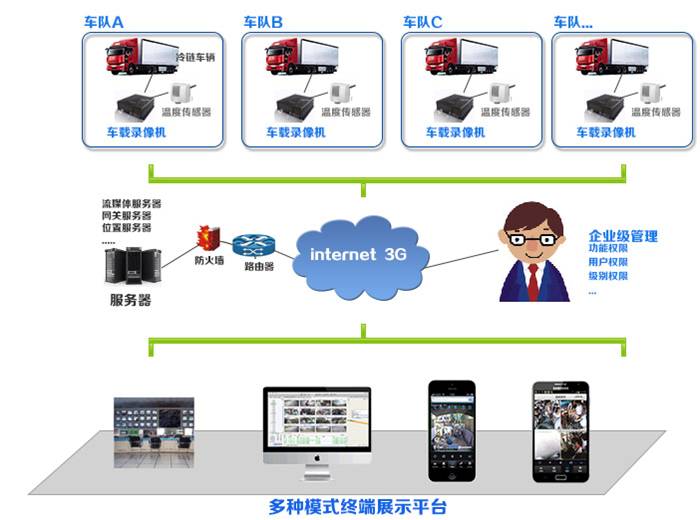

 1.2.2系统网络图



整个系统包含前端车载监控系统、通讯线路、监控平台;

前端车载监控系统又包括车载硬盘录像机、车载摄像机、GPS等;

1.2.3车载智能终端设备:

车载智能终端由视频主机终端、摄像头、手持对讲、天线、遥控器(鼠标)、数据流量卡及SD卡组成。其中视频主机终端作为核心设备,负责将摄像头采集的各摄像头的视频图像经过压缩编码后,保存到终端的SD卡上,同时通过无线通讯网络将位置、视频上传到中心服务器管理平台,服务器通过TCP/UDP方式将视频发送到监控客户端。

1.2.4监控客户端(客户端、WEB、手机端)

监控主机安装监控客户端软件(或者WEB、手机端)后,可对各监控点的视频浏览和摄像机姿态调整与查看等功能。

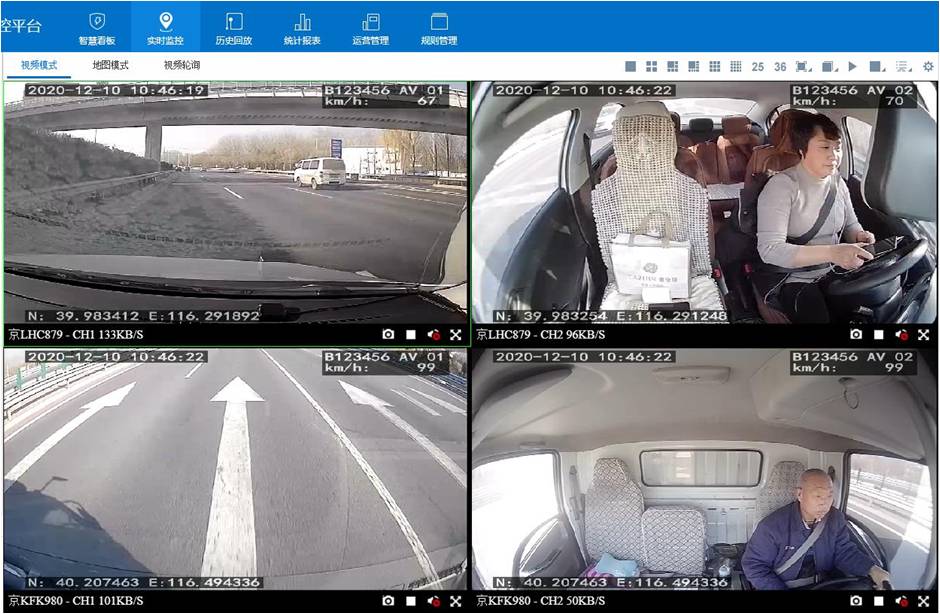

客户端监控界面1

客户端监控界面2

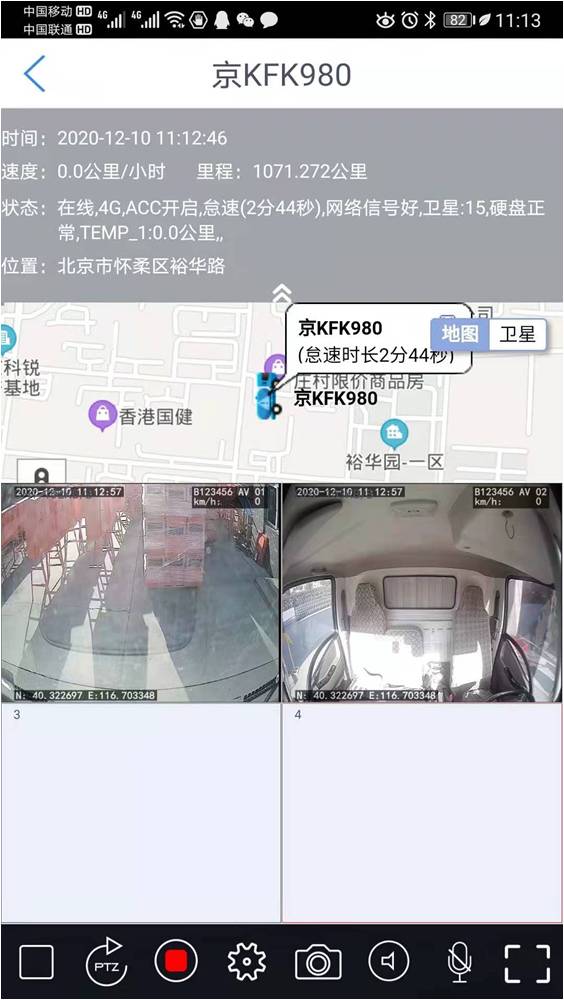

手机端

第二章监控系统功能要点

监控系统主要是由车辆监控系统、智慧看板分析系统、统计系统、运营系统、规则系统等构成,能满足车辆管理需要。

2.1车辆监控系统主要功能

(1)、车载视频功能:

车载终端具有4路音视频录像功能,支持128G SD卡循环使用;达到长时间保存录像的要求;可通过电脑进行回放,可视化安全教育模式,提高驾驶员的安全意识;支持本地视频输出到车载屏,在倒车时可以切换到倒车后视频(需要在车尾部安装摄像头)。

(2)、视频实时传输、拍照功能:

监控中心以及管理人员可远程实时查看车辆视频动态、对违规现象可以拍照留存,可及时了解车辆运行过程,道路的实际交通情况,让公司管理层更好掌握车辆真实情况信息;支持手机APP软件查车。

(3)、数字语音对讲、监听功能(选装):

监控中心可以随时主动发起对单台车辆的语音对讲功能,也可以远程聆听车辆内声音。

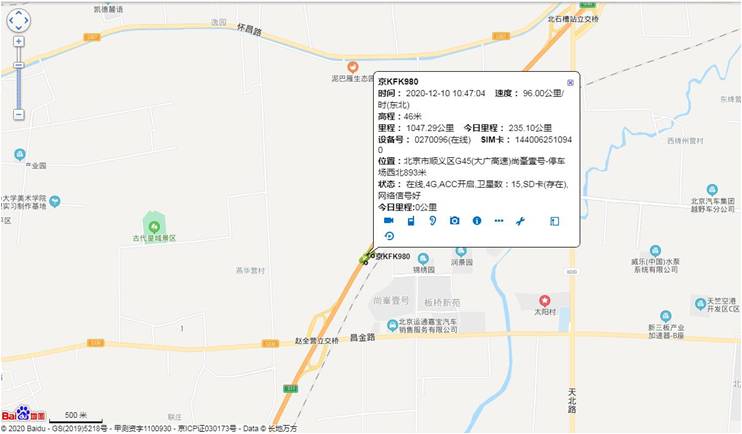

(4)、实时GPS/BD定位、抓拍图片功能:

实时GPS地理位置信息与实时视频,两者相结合可更直观的了解车辆信息;监控中心以及管理人员可任意时间或定时抓拍任意一路视频图片并保存到本地,抓拍速度仅需1、2秒,即可看到照片;

(5)、超速与紧急报警中心提示功能:

系统允许根据不同的车辆,设置限定的车速,也可以对车辆进行分段限速,车辆超过此设置限速时,当连续超速,超过规定时间,监控中心将会提示报警,并记录所有报警记录,也可以设置报警拍照留档,监控中心以及管理人员可以及时纠正驾驶员的危险行为;紧急按钮报警触发后平台自动弹出车辆的视频和位置。

(6)、熄火延时录像保存功能:

管理人员可以根据管理需要,设定规定的延时录像时间,当汽车熄火后,系统会继续按设定的时间继续录像监控。让车载SD卡录像机发挥最大限度的作用;

(7)、数据通信接口功能:

可以通过数据接口,进行外围设备的控制和数据传输;比如:开门、灯光、油耗、温感、胎压、静电值、正反转、云台等设备。

(8)、终端主机工作状态提示功能:

监控中心以及管理人员可以通过监控客户端,可以直观的了解到车载终端的实时状态,比如,是否处于录像状态。

(9)、电子围栏(行政区域、自建区域、线路规划)与轨迹下载回放功能:

设置多种电子围栏,防止车辆越界行驶;围栏可以按照行政区域、自定义、线路等,根据需要进行设置。

(10)、远程调阅车载录像视频功能:

监控中心以及管理人员可随时查看/下载车载终端的SD卡内的录像视频文件;

(11)、实时电脑视频录像、截图功能:

监控中心以及管理人员可对特定某路视频进行截图或录制,保存到本地电脑上面;

(12)、远程设备设置参数与升级功能:

监控中心以及管理人员可对录像设置参数、最新4G功能进行远程操作,无需亲自车辆现场处理,大大减少管理人员工作任务量;提高了系统的操作方便可靠性;

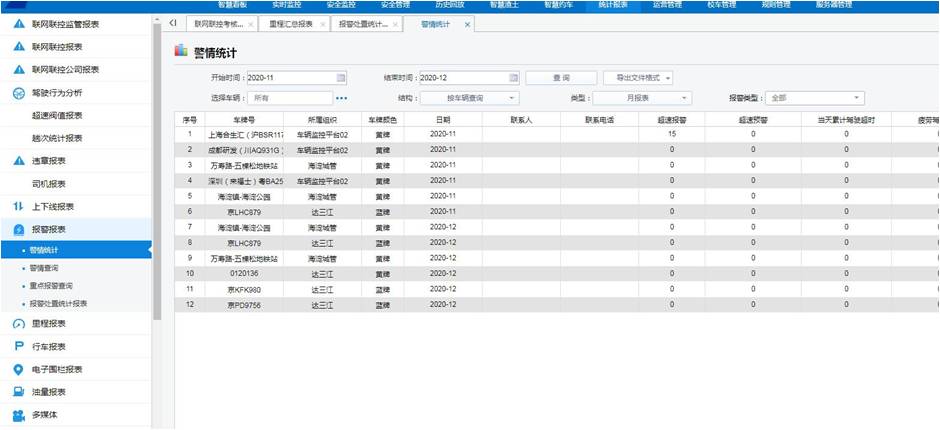

(13)、统计报表功能:

监控中心可以保存统计车辆信息,进行多种统计。包括里程统计、行车统计、报警统计、上下行统计、围栏统计等等非常丰富的统计内容。

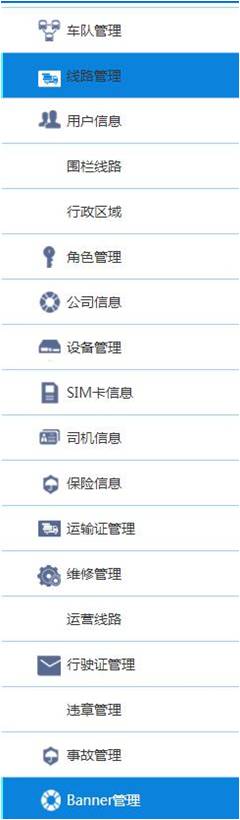

(14)、车辆信息管理功能

对车辆的司机、保险、行驶证、运营证等信息进行输入,具有到期提醒功能。

 (15)、车辆分组管理功能:

针对不同车辆,可以进行分别编组,不同部门可以使用分配的账号进行登录管理监控自己车队车辆,上级管理可以查看下级车辆信息

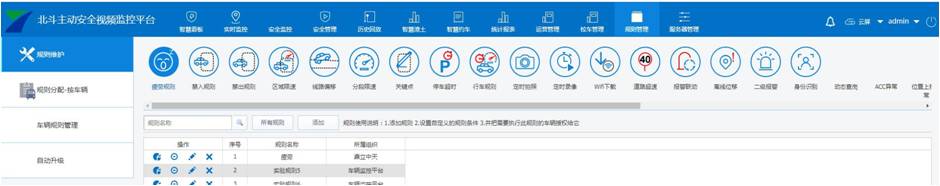

(16)、车辆运行规则的设定

可以对不同车辆设置不同的运营规则,方便管理,如:疲劳驾驶、禁入禁出、区域限速、线路偏离、分段限速、停车、报警联动、道路限速、聚集报警等等

 2.2数据分析

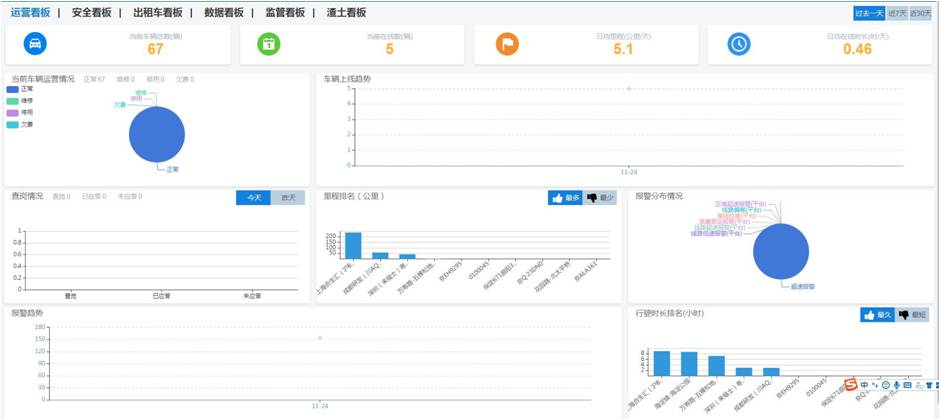

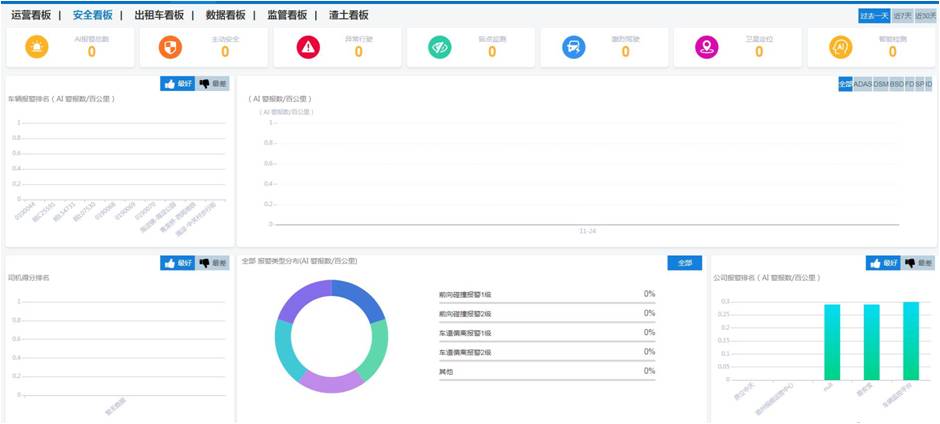

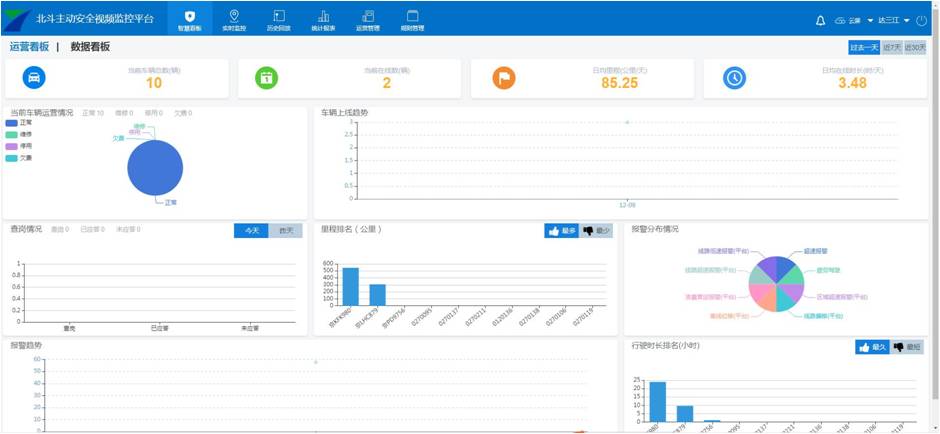

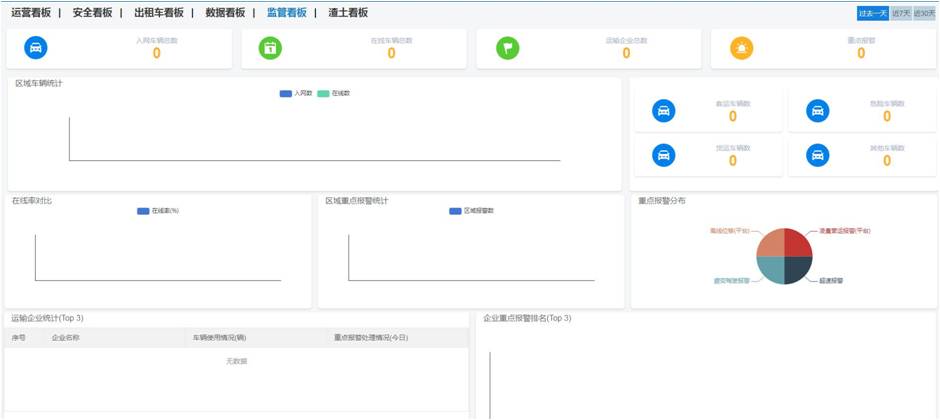

智慧看板内区分运营看板、安全看板、数据看板、监控看板,显示过去1天、7天、30天的运营趋势图表。直观的了解车辆最近一段时间的运营情况。

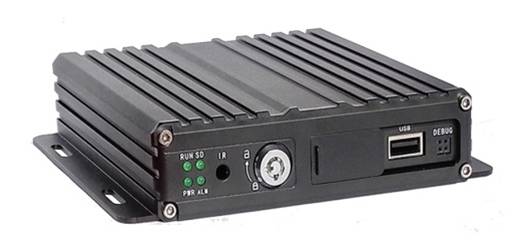

第三章、车载终端

终端设备由智能主机终端、摄像头、手持对讲、通讯数据流量卡及SD卡或硬盘组成。其中车载智能主机终端作为核心设备。

功能特点:



Ÿ       内置海思高性能图像处理芯片,H.264编码,高压缩比,图像清晰

Ÿ       支持4路AHD百万高清/模拟标清视音频输入1路IPC输入,1路视音频同步输出,1路VGA输出

Ÿ       支持4路720P高清实时本地录像

  • 视频垂直、水平镜像调节,90度画面旋转

  • 支持倒车影像测距辅助

  • 车速脉冲输入电平自动匹配

  • 特有GPS漂移抑制算法



电源:

Ÿ       专业车载电源设计10—36V直流宽电压输入设计

Ÿ       欠压、短路、反接等多种保护电路,适用于各种车型

Ÿ       支持智能电源管理识别,低电自动关机,熄火低功耗

数据存储:

Ÿ       采用特殊文件管理机制,对数据进行加密,有效保护数据安全

Ÿ       专有磁盘坏道检测技术,既保证录像连续性,又延长磁盘寿命

Ÿ       内置超级电容,避免异常断电数据丢失和磁盘损坏,异常断电工作时间大于10秒以上

Ÿ       支持SD存储,最大支持256G

接口传输:

Ÿ       支持GPS/BD定位,灵敏度高,定位快速

Ÿ       支持WIFI无线下载,支持802.11b/g/n,频率2.4GHz

Ÿ       内置3G/4G模块,支持LTE/HSUPA/HSDPA/WCDMA/EVD












产品技术参数:

项目

设备参数

性能指标

系统

主处理器

Hi3520DV200

操作系统

嵌入式Linux操作系统

操作语言

中文/英文

操作界面

图形化菜单操作界面,支持鼠标操作

密码安全

用户密码、管理员密码两级管理

音视频



视频制式

PAL/NTSC

压缩标准

H.264

 图像分辨率

720P /960H/D1/CIF

回放质量

720P /D1/CIF

组合方式

4路720P/4路960H/2路720P+2路960H

解码能力

1路720P实时

录像质量

1到6级可配

画面显示

支持1、2、3、4画面显示

音频压缩

G.726

录音方式

声音与视频同步录制

录像和回放

录像方式

手动、报警

视频码率

满帧4096Mbps,6级画质可选

音频码率

8KB/s

存储介质

SD卡

录像查询

可按通道、录像类型进行检索

本地回放

单路回放、按时间回放

软件升级

升级模式

手动升级、自动升级、远程升级、紧急恢复

升级方法

USB接口、无线网络、SD卡

接口

音视频输入

4路航空头接口

音视频输出

1路VGA视频输出,1路航空头音视频输出

报警输入

4个数字输入(两路正触发 两路正/负触发)

SD卡

1个SDXC高速卡(最大支持256G)

USB接口

1个USB 2.0(支持全鼠标操作,USB延时自检)

点火输入

1路ACC信号

串口

1路LVTTL电平,1个232,1个485

LED指示灯

PWR/RUN

磁盘锁

1个

调试串口

1个

扩展功能

GPS/BD

支持天线插入/拔出/短路检测

3G/4G

支持CDMA/EVDO/GPRS/WCDMA/FDD   LTE/TDD LTE

其它

电源输入

DC:10V~36V

功耗

待机3mA

最大功耗18W  @12V 1.5A @24V 0.75A

工作温度

-20 --- 70℃
